Дизайн на коленке: Резервирование L2 каналов по BGP, между M-Lag CE Huawei и Eltex ESR кластером

Приветствую, друг!

Нашел время оформить одну из рабочих задач. Частенько кажется, что это “и так понянтно, зачем об этом писать”. Задача действительтно вполне обычная - организовать отказоустойчивый доступ к кластеру с виртуалками в локации “ДЦ” из локации “Штаб-квартира”, через два L2VPN канала от разных провайдеров.

Я не архитектор, я только учусь. С дизайном сталкиваюсь редко и это далеко не EVPN VXLAN или какой-нибудь SRv6 или, прости хоспаде, драгонфлай. Но и таких задач (как в этой заметке) много и их тоже нужно решать.
Перефразируя классику: Это моя задача. Таких задач много, но эта - моя.

В наличии: два ESR-а, софт 1.34.4 (свежак!), два коммутатора Huawei CE и два арендованных L2 канала, принятых VLAN-ами.

Если нет наработанной базы решенных кейсов, часто даже “типовая” задача в руках одного инженера, превращается в твореческие муки “выдумывания” у другого. Второе - это про меня. Есть у этого еще одна особенность - подводные камни. Один из таких камней в нашей задаче - кластер из ESR-ов, производства Eltex, второй - незнакомый мне M-LAG на коммутаторах Huawei CE.

А теперь по порядку.

Стартовые условия важны. И в реальной жизни они редко бывают идеальными.

Сразу определимся с отношением к “кластеру” у ESR. Да, оно сырое. Да, по определенным причинам оно оказалось в проде. Да, оно работает. Да, баги есть. Да, не всё работает.

На площадке “Штаб-квартира” имеем кластер ESR, с софтом 1.34.4, подключенные в VPC-пару aka ядро сети. На каждый юнит приходится по VPC-группе, со стороны ESR собран LACP, поверх собранного port-chanel навешаны sub-интерфейсы…

Все это могло быть так, но кластер ESR пока не поддерживает юнитизацию port-channel (человеческую)…поэтому, у нас все по хардкору - на бриджах.

Так же излишним будет затевать холивар на тему “Что лучше: стек или млаг”. В выборе технологий все решают требования.

В нашем случае было требование - максимально обеспечить режим работы сетевого оборудования в режиме 24/7.

Это значит, что даже обновление коробок должно происходит без потерь трафика.

Стекирование такой роскоши не позволяет, поэтому было решено собирать M-LAG.

Да, у Huawei в его реализации стэка есть фича “Smooth Upgrade” - позволяет разбить коробки на зоны и провести апдейт без перезагрузки всего стэка (как это обычно с ним и бывает)
Но на наш YunShan ее довезли в V600R024, а инсталляция собиралась годом ранее.

На площадке “ДЦ” имеем m-lag из двух Huawei CE, с ОС YunShan.

У Huawei есть две ОС для сетевого оборудования. Одна из них проприетарная VRP, другая YunShan - с открытым исходным кодом. В них есть отличия, местами прям кардинальные. Если есть возможность выбирать - лучше брать VRP - более стабильно. YunShan можно распознать по названию модели, в ней будет “V2”, например S6730-V2.

M-LAG - накладывает свои…гхм…особенности в части конфигурации, например, протоколов динамической маршрутизации или работы с BUM трафиком между нодами.

Если коротко, недостаточно знать “куда жмать”, важно хотяб примерно понимать, что будет, когда уже “нажмал”.

Дополнительно к этому веселью добавляются VRF-ы, они же vpn-instance на Huawei. Откуда они тут? Да очень просто. Я не придумал ничего лучше, кроме как разбить таблицы маршрутизации, по одной на задачу. Есть VRF с сетями площадки “ДЦ”, VRF в котором будет жить некий транзитный трафик, и, наконец, VRF для нашего L2 в сторону “Штаб-квартиры”

Внутрь L2 мы положим транзитные сетки /29, чтобы поверх них накрутить то, что будем наиболее удобным для перетаскивания маршрутов между локациями.

Как говорил один знакомый дядька-сетевик: “Не понимаешь - рисуй схемку”. Начнем с нее.

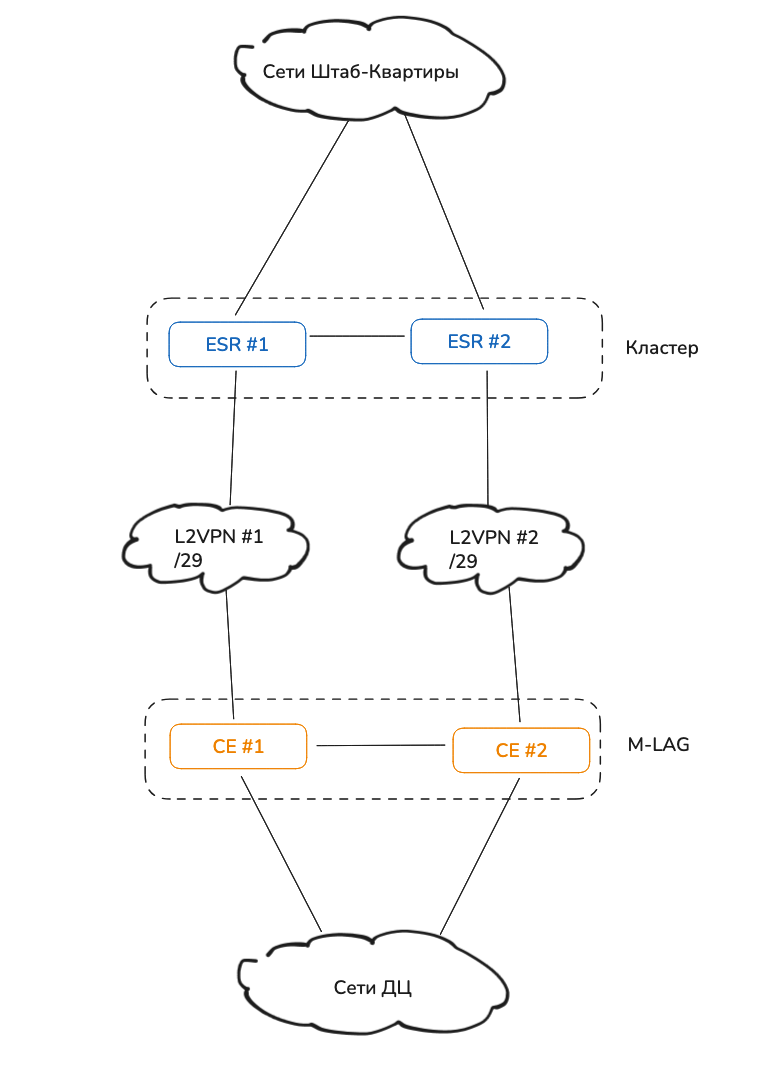

Набросок схемы

Сразу стоит ответить почему /29. Ответ прост - потому что кластер и потому что M-LAG. Если у вас был опыт и есть варианты еще - делитесь в комментариях в телеграм-канале :)

Если коротко, нам нужно обеспечить хождение трафика от сетей “Штаб-квартиры” до сетей “ДЦ” вне зависимости от жизнеспособности каналов или железок.

Даже если будет так…

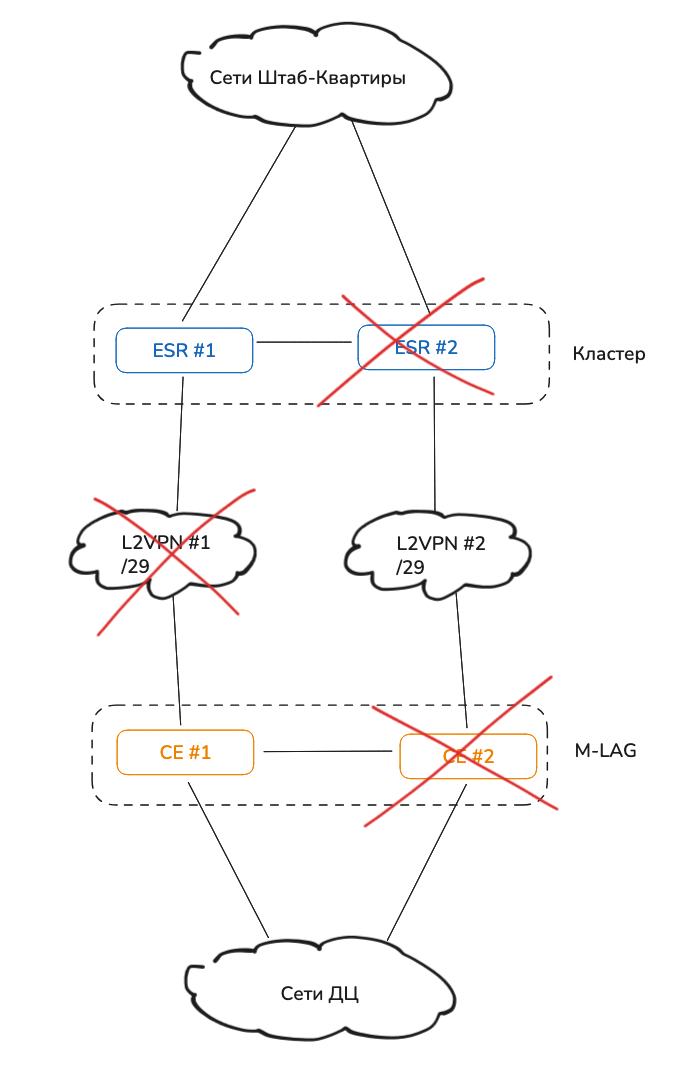

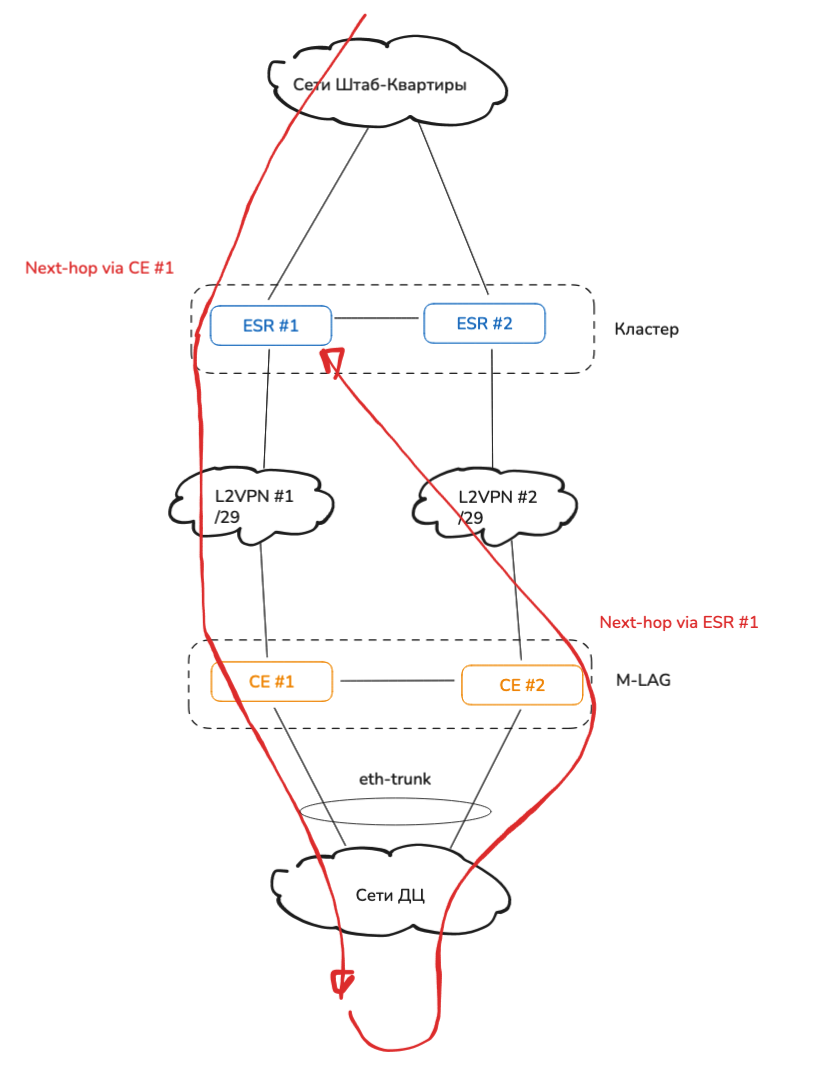

Вариант отказа системы

…все должно работать.

Условия понятны, схемку накидали - время ~~делать КОРМУШКИ!~~…лабить. Если, конечно, есть на чем.

КОРМУШКИ

У Eltex есть виртуальный vESR - запрашиваем его напрямую у завода, собираем образ для EVE-NG/Pnetlab.

Виртуальный vESR с особенностями…одна из них - обязательно указывать уникальный первичный mac-адрес перед первым запуском ноды иначе перезапуск ноды вывалится в ошибку. Проблема известна, есть шансы, что починять в 1.37. На остальных мы останавливаться пока не будет.

С Huawei плясок будет не меньше, в еве у него определенные проблемы с L2 функционалом т.е по чти все, что связано с VLAN - работать не будет или будет делать это некорректно. А вот control plane собрать можно.

Ах да, M-LAG в лабе собрать не получится. Но поверьте на слово - он легко собирается по документации. Главное не забыть про аутентификацию в dfs-group:

dfs-group 1
 authentication-mode hmac-sha256 password

иначе рискуете влипнуть в…

WHY?

Возвращаясь к образу, для “изучения синтаксиса” вполне подойдет CE6800, это VRP, но синтаксис по нашей задаче от YanShan отличается не сильно. Разве что некоторые специфические фичи доезжают позднее, чем в VRP.

Можно рядом собрать ENSP - виртуальная среда для Huawei, там все работает исправно и просто прокинуть доступы между двумя эмуляторами. Однажды я такое делал - работает. Если захотите повторить - ловите “рассыпуху” по eNSP.

Промежуточными свичами можно взять условные cisco vios.

По используемым сетям:

Подсеть	Назначение	VLAN
10.10.20.16/29	L2VPN #1	200
10.10.20.24/29	L2VPN #2	201
172.20.1.24/29	Синхронизация кластера ESR	500
192.168.1.0/24	Сеть в локации “Штаб-квартира”	10
192.168.100.0/24	Сеть в локации “ДЦ”	110

Перед конфигом кластера нужно сделать пару вещей. В образе vESR системный MAC будет одинаковым. Кластер в таком виде вы собрать не сможете.

Перед конфигом нужно:

изменить серийный номер, от него зависит системный MAC, командой set serial-number VESRXXXXXXX. Например, это может выглядеть так set serial-number VESR0000001, а у второй ноды, соответственно set serial-number VESR0000002
назначить юниты командой set unit id <num>

Будет как-то так:

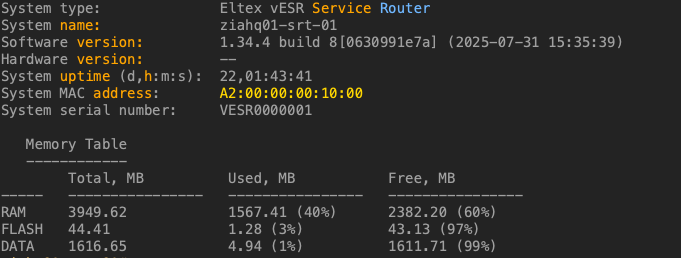

vESR show system

Собираем кластер ESR, базово конфигурим фаервол (или вообще лепим в глобале ip firewall disable, настраиваем интерфейсы и бриджи. Получится что-то такое:

cluster
  cluster-interface bridge 500
  unit 1
    mac-address a2:00:00:00:10:00
  exit
  unit 2
    mac-address a2:00:00:00:20:00
  exit
  enable
exit

hostname srt-01 unit 1
hostname srt-02 unit 2

interface gigabitethernet 1/0/1
  mode switchport
  switchport mode trunk
  switchport trunk allowed vlan 10,200,201
exit
interface gigabitethernet 1/0/2
  description "Cluster Sync Link"
  mode switchport
  switchport access vlan 500
exit
interface gigabitethernet 2/0/1
  mode switchport
  switchport mode trunk
  switchport trunk allowed vlan add 10,200,201
exit
interface gigabitethernet 2/0/2
  description "Cluster Sync Link"
  mode switchport
  switchport access vlan 500
exit

bridge 127
  description "L2VPN #1"
  vlan 200
  security-zone trusted
  ip address 10.10.10.17/29 unit 1
  ip address 10.10.10.18/29 unit 2
  vrrp 127
    ip address 10.10.10.21/29
    group 1
    enable
  exit
  no spanning-tree
  enable
exit
bridge 128
  description "L2VPN #2"
  vlan 201
  security-zone trusted
  ip address 10.10.10.25/29 unit 1
  ip address 10.10.10.26/29 unit 2
  vrrp 128
    ip address 10.10.10.29/29
    group 1
    enable
  exit
  no spanning-tree
  enable
exit

bridge 500
  vlan 500
  security-zone cluster_sync
  ip address 172.20.1.26/29 unit 1
  ip address 172.20.1.27/29 unit 2
  vrrp 20
    ip address 172.20.1.28/29
    group 1
    enable
  exit
  enable
exit

Несколько нюансов кластера ESR:

на текущий момент, интерфейс синхронизации кластера можно собрать только на бриджах

даже при условии, что VRRP в своей сути позволяет выбрать VIP-адресом один из настоящих IP-адресов, кластер этого не потерпит. VIP-адрес должен быть уникальным и точка. Вот зачем мы выбрали сетку для, по сути, ptp интерфейса /29, а не /30 или /31.

ни в коем случае не суйте VLAN синхронизации в даунлинки

ни в коем случае не суйте сетку синхронизации в анонсы куда либо

Так же расправляемся и с Huawei. Нстраиваем vpn-instance, конфигурим L3 интерфейсы (помним про нерабочий L2) на проде, соответственно, VLANIF (аля SVI у Cisco), пример будет чуть ниже. С L3 будет выглядеть так:

ip vpn-instance HQ-L2
 ipv4-family
  route-distinguisher 65550:102
  vpn-target 65550:102 export-extcommunity
  vpn-target 65550:102 import-extcommunity
  vpn-target 65550:101 import-extcommunity
#
ip vpn-instance LAN
 ipv4-family
  route-distinguisher 65550:101
  vpn-target 65550:101 export-extcommunity
  vpn-target 65550:101 import-extcommunity
  vpn-target 65550:102 import-extcommunity
#

interface GE1/0/2
 undo portswitch
 undo shutdown
 ip binding vpn-instance HQ-L2
 ip address 10.10.10.22 255.255.255.248
#
interface GE1/0/3
 undo portswitch
 undo shutdown
 ip binding vpn-instance HQ-L2
 ip address 10.10.10.30 255.255.255.248
#

Основу собрали. Теперь можно думать “а как же собрать резерв”. Но желательно, чтобы каждая сторона +- одновременно понимала, что другая сторона или канал - мертвы и переключалась на резерв. А когда все вернется в строй - возвращалась обратно на основной путь.

Про MPLS и VXLAN тут не будет, извините.

На связку “статик-роуты + SLA + Track” мы не смотрим т.к сетей с обеих сторон уже 10+ и может стать больше.

На мой скромный опыт, с учетом того, что VLAN-ны таскать не требуется, очевидный выбор - протокол динамической маршрутизации. Но какой?

OSPF выглядел вполне логичным. Собираем соседства “каждый с каждым”, накидываем косты на интерфейсы, чтобы раскидать приоритеты, анонсим сетки - готово!

Конфигов приводить не буду т.к тут меня ждало розочарование…OSPF в кластере ESR работает, мягко скажем, плохо. Соседства собираются, но не на той ноде (хотелось бы на active, а не на backup), что-то нужно придумать с соседством между двух нод кластера т.к каждый видит каждого, разобраться с DR/BDR и зонами…в общем, одновременно сражаясь с желанием не лезть в BGP на Huawei…все таки был выбран BGP.

Мало того, что BGP позволит нам определить соседей самостоятельно, дык он еще и в кластере ESR более менее поддержан! И мне даже доводилось его конфигурить. Но вот Huawei…да в разных vpn-instance…предстояло основательно покурить доку.

Курим доку

Сначала нужно разобраться - как слить маршруты из одного vpn-instance в другой? В cisco это можно сделать КУЧЕЙ способов, а что у Huawei?

Можно нарисовать статик-роуты между инстансами, а можно через BGP! Конечно же. Больше BGP.

bgp 65550
 private-4-byte-as enable
 #
 ipv4-family vpn-instance HQ-L2
 #
 ipv4-family vpn-instance LAN
  import-route direct
 #

Этого конфига, в связке с настроенными таргетами vpn-instance в начале, будет достаточно, чтобы слить маршруты из LAN в HQ-L2.

Следующий вопрос - как будем получать маршруты от HQ? Ответ мы уже знаем - BGP.

Роутим!

Начнем с ESR. BGP будем строить с VRRP адреса, т.к нас вполне устраивает “строить соседства только с активной ноды кластера”.

Нужно будет собрать 4 соседа, по два на каждый L2VPN:

10.10.10.21 - ESR VRRP L2VPN #1
10.10.10.29 - ESR VRRP L2VPN #2

Конфиг будет следующий:

router bgp 65560
  router-id loopback 1
  neighbor 10.10.10.19
    remote-as 65550
    weight 120
    update-source 10.10.10.21
    fall-over bfd
    address-family ipv4 unicast
      route-map bgp-in in
      route-map bgp-out out
      default-originate
      enable
    exit
    enable
  exit
  neighbor 10.10.10.20
    remote-as 65550
    weight 20
    update-source 10.10.10.21
    fall-over bfd
    address-family ipv4 unicast
      route-map bgp-in in
      route-map bgp-out out
      default-originate
      enable
    exit
    enable
  exit
  neighbor 10.10.10.27
    remote-as 65550
    weight 110
    update-source 10.10.10.29
    fall-over bfd
    address-family ipv4 unicast
      route-map bgp-in in
      route-map bgp-out out
      default-originate
      enable
    exit
    enable
  exit
  neighbor 10.10.10.28
    remote-as 65550
    weight 10
    update-source 10.10.10.29
    fall-over bfd
    address-family ipv4 unicast
      route-map bgp-in in
      route-map bgp-out out
      default-originate
      enable
    exit
    enable
  exit
  address-family ipv4 unicast
    redistribute connected route-map rd-to-DC
      exit
  enable
exit

update-source <ip> - строим соседства с конкретного сорс-адреса - VRRP адреса

Роут мапа bgp-in - для контроля получаемых маршрутов, тут по желанию, а вот bgp-out обязателен т.к по умолчанию в ESR анонс EBGP без route-map запрещен и важно не забыть выкинуть из анонса сетку для синхронизации кластера:

route-map bgp-out
  rule 1
    match ip address 172.20.1.24/29
    action deny
  exit
  rule 2
  exit
exit

redistribute connected - заанонсим редистрибьютом connected сетки, с привязанной к route-map, для выбора только необходимых.

fall-over bfd - запустим bfd

weight <value> - разрулим выбор best-path с помощью локального атрибута weight

После commit мы должны увидеть в sh bgp summary сессии в состоянии Connect.

srt-01# sh bgp summary
2025-10-03 00:35:01
  BGP router identifier 10.20.31.1, local AS number 65560
  BGP activity 0/0 prefixes
  Neighbor                 AS              MsgRcvd      MsgSent      Up/Down      St/PfxRcd
                                                                     (d,h:m:s)
  ----------------------   -------------   ----------   ----------   ----------   ------------
  10.10.10.20             65555           0            0            00,11:58:45   Connect
  10.10.10.19             65555           0            0            00,11:58:45   Connect
  10.10.10.28             65555           0            0            00,11:58:45   Connect
  10.10.10.27             65555           0            0            00,11:58:45   Connect

Теперь давайте разберемся, откуда со стороны huawei аж 4 соседа?

Тут стоит добавить, что сервисы приняты VLAN-ом на другой паре коммутаторов, которые подключены в M-LAG пару. В таком случае документация Huawei предлагает всего один вариант - собирать протокол динамической маршрутизации “over M-LAG”. Так и поступим.

Сам M-LAG собран в режиме dual-active gateway, это тот же VRRP (на каждом из VLANIF нужно указать mac-address 0000-5e00-01xx, где XX это VRID), но все же ближе к anycast-gateway т.к трафик может попасть как на первую ноду, так и на вторую и будет успешно обработан.

Ключевым поинтом в настройке будет m-lag ip address и mac-address на каждом VLANIF с нашими транспортными сетками. Адреса должны быть уникальными на каждой коробке. И тут нас снова выручает выбранная /29.

Выглядеть все будет как-то так, пример уже с прод. конфига на VLANIF интерфейсах:

### CE #1
interface Vlanif201
 ip binding vpn-instance HQ-L2
 ip address 10.10.10.30 255.255.255.248
 arp proxy enable
 mac-address 0000-5e00-0102
 m-lag ip address 10.10.10.27 255.255.255.248
#
interface Vlanif200
 ip binding vpn-instance HQ-L2
 ip address 10.10.10.22 255.255.255.248
 arp proxy enable
 mac-address 0000-5e00-0101
 m-lag ip address 10.10.10.19 255.255.255.248

### CE #2
interface Vlanif201
 ip binding vpn-instance HQ-L2
 ip address 10.10.10.30 255.255.255.248
 arp proxy enable
 mac-address 0000-5e00-0102
 m-lag ip address 10.10.10.28 255.255.255.248
#
interface Vlanif200
 ip binding vpn-instance HQ-L2
 ip address 10.10.10.22 255.255.255.248
 arp proxy enable
 mac-address 0000-5e00-0101
 m-lag ip address 10.10.10.20 255.255.255.248
#

В конечном итоге, каждый VLANIF будет с уникальным адресом, от которого необходимо будет построить самодостаточные BGP-сессии.

Не забываем, что BGP у нас уже есть, он занимается раскидыванием роутов между vpn-instance. Куда пихать конфиг соседей?

В отдельный vpn-instance того же BGP процесса, конечно.

Изначально, правда, казалось, что потребуется другой BGP процесс, помещенный в свой vpn-instance (и так даже можно сделать!). Успешно потратил некоторое время на попытки выяснить, что мне этот вариант не подходит.

Вот как выглядит BGP конфиг на обе ноды (в добавок к тому, что уже собрали выше):

### CE #1
bgp 65550
 #
 vpn-instance HQ-L2
  peer 10.10.10.21 as-number 65560
  peer 10.10.10.21 connect-interface Vlanif200 10.10.10.19
  peer 10.10.10.21 bfd enable
  peer 10.10.10.29 as-number 65560
  peer 10.10.10.29 connect-interface Vlanif201 10.10.10.27
  peer 10.10.10.29 bfd enable
 #
 ipv4-family vpn-instance HQ-L2
  network 192.168.100.0 255.255.255.0
  peer 10.10.10.21 enable
  peer 10.10.10.21 preferred-value 120
  peer 10.10.10.29 enable
  peer 10.10.10.29 preferred-value 110
 #
### CE #2
bgp 65550
 #
 vpn-instance HQ-L2
  peer 10.10.10.21 as-number 65560
  peer 10.10.10.21 connect-interface Vlanif200 10.10.10.20
  peer 10.10.10.21 bfd enable
  peer 10.10.10.29 as-number 65560
  peer 10.10.10.29 connect-interface Vlanif201 10.10.10.28
  peer 10.10.10.29 bfd enable
 #
 ipv4-family vpn-instance HQ-L2
  network 192.168.100.0 255.255.255.0
  peer 10.10.10.21 enable
  peer 10.10.10.21 preferred-value 120
  peer 10.10.10.29 enable
  peer 10.10.10.29 preferred-value 110
 #

vpn-instance HQ-L2 - внутри нужного vpn-instance указываем соседей

peer <nbr ip> bfd enable - включаем bfd

peer <nbr ip> connect-interface Vlanif200 <update source ip> - указываем наш m-lag сорс адрес. С него будет устанавливаться BGP-сессия

В ipv4-family vpn-instance HQ-L2 активируем соседей peer <nbr ip> enable и раскидаем приоритет роутов через preferred-value

Проверим со стороны huawei, что с BGP соседями все ок:

[swc-01]dis bgp vpnv4 vpn-instance HQ-L2 peer
 Status codes: * - Dynamic
 BGP local router ID : 10.20.30.11
 Local AS number : 1.14

 VPN-Instance HQ-L2, Router ID 10.20.30.11:
 Total number of peers      : 2
 Peers in established state : 2
 Total number of dynamic peers : 0

  Peer                             V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State  PrefRcv
  10.10.10.21                     4        1.24    10136    10180     0 0147h32m Established        4
  10.10.10.29                     4        1.24    10120    10182     0 0147h32m Established        4

Кстати, нужные маршруты, полученные в vpn-instance HQ-L2, до vpn-instance LAN доедут самостоятельно т.к уже изучены по BGP

[swc-01]dis ip routing-table vpn-instance LAN
Proto: Protocol        Pre: Preference
Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole route
------------------------------------------------------------------------------
Routing Table : LAN
         Destinations : 67       Routes : 67

Destination/Mask    Proto   Pre  Cost        Flags NextHop                                  Interface

       192.168.1.0/24  EBGP    255  0             RD  10.10.10.21                             Vlanif200

Со стороны кластера ESR в роутах тоже все в порядке

srt-01# sh ip ro
Codes: C - connected, S - static, R - RIP derived,
       O - OSPF derived, IA - OSPF inter area route,
       E1 - OSPF external type 1 route, E2 - OSPF external type 2 route,
       B - BGP derived, D - DHCP derived, K - kernel route, V - VRRP route,
       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area,
       H - NHRP, * - FIB route

B     * 192.168.100.0/24     [170]             via 10.10.10.19 on br127         [bgp65560 2025-09-25] (AS65550?)

Какие могут быть нюансы? M-LAG huawei, по сути, позволяет ходить трафику наверх как с первой ноды, так и со второй.

Исходя из документации Huawei о том, как работает dual-active:

North-south unicast traffic from the access device is load balanced to M-LAG master and backup devices through Eth-Trunks. After receiving the traffic, the two devices forward it to the network side based on their respective routing table.

Например, гипотетически возможен вот такой сценарий…

Сценарий отказа

Будет ли такой ответ расценен ESR как асинхронный роут? :) (ESR не церимонится с асинхронной маршрутизацией и сразу дропает такие пакеты)

Как будто бы не должно, ибо запрос и ответ уходят/приходят (если все в норме) с одного интерфейса - br127, а в какую корзинку LACP попадет трафик со стороны мемберов M-LAG Huawei(учитывая dual-gateway) должно быть не сильно важно - unicast трафик раскидается куда нужно.

Еще, возможно имеет смысл докинуть ECMP для BGP со стороны ESR, дабы пускать трафик в оба CE в рамках одного L2, т.к dual-gateway все равно пережует трафик с двух направлений. Но т.к прод не жалуется, пока остановились на таком варианте итоговой схемы:

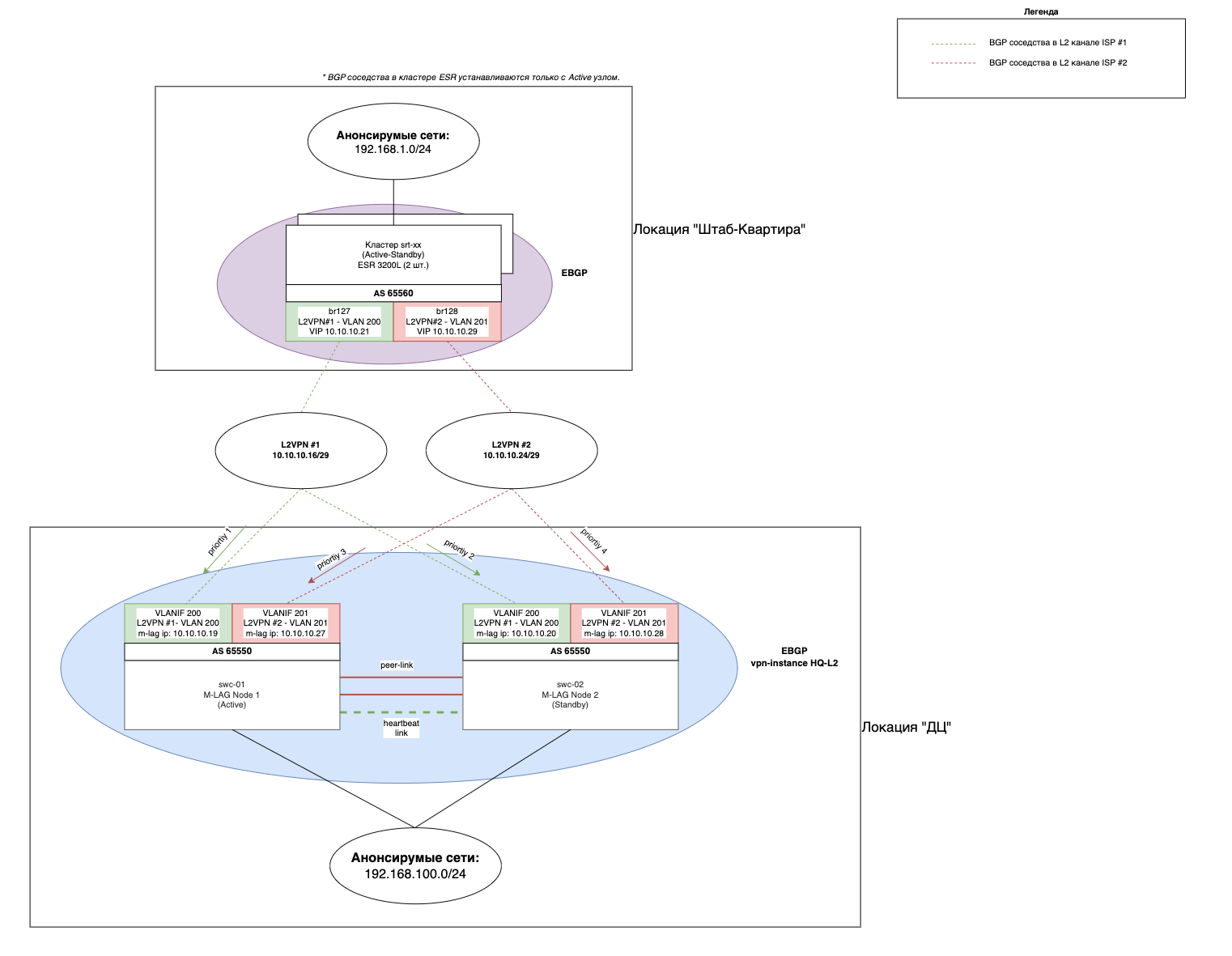

Итоговая схема

У нас выгрызть окно на работы - та еще задача, поэтому проверено только переключение роутов в случае отвала одной из услуг. В будущем запланирована проверка с “отказом” M-LAG пары и одной из нод кластера. BGP наверняка отработает ожидаемо, а все сюрпризы, как это наверняка было у многих с экзаменационными билетами - выпадет тот, который “не учил”.

Хочешь обсудить тему?

С вопросами, комментариями и/или замечаниями, приходи в чат или подписывайся на Telegram-канал.
